Tính toán thiết kế chốt an toàn cho khớp nối cơ khí và lập bản vẽ gia công chế tạo chốt bằng bản vẽ Autocad là một yếu tố kết hợp kỹ năng 2 trong 1 gồm kỹ năng tạo bản vẽ và kỹ năng tính toán thiết kế các chi tiết một cách hợp lý để đảm bảo các chi tiết hoạt động hiệu quả. Mời bạn dọc tham khảo hai phần nội dung dưới đây của trang web học Autocad. com bao gồm:
- Phần tính toán chốt an toàn
- Phần lập bản vẽ gia công chế tạo
 |
| Tính toán chốt an toàn |
TÍNH TOÁN THIẾT KẾ CHỐT AN TOÀN CHO KHỚP NỐI CƠ KHÍ
Dưới đây là một ví dụ từ thực trang web chevico về bản vẽ cơ khí về thiết kế bộ khớp nối răng truyền động từ động đầu ra trục động cơ sang hộp giảm tốc có sử dụng chốt an toàn như hình vẽ.
Với bài toán này nhiệm vụ của bạn là:
- Tính lực cắt chốt an toàn
- Tính toán mô men cắt trên khớp nối động cơ
YÊU CẦU TÍNH TOÁN THIẾT KẾ CHỐT AN TOÀN CƠ KHÍ
Tính diện tích chốt an toàn (shear pin) cần thiết để đảm bảo trong giới hạn tải cho phép, chốt hoạt động bình thường, nhưng nếu lực do tải gây nên vượt quá giới hạn, thì chốt an toàn sẽ bị đứt nhằm để bảo vệ các thiết bị phía sau nó không bị phá hỏng.
LỢI ÍCH VÀ ỨNG DỤNG
Đây là một bài toán khá hay và quan trọng dành cho những người cần phải tính toán chuyên sâu và chính xác. Bài toán này giúp cho bạn
- Kiểm soát được kích thước chính xác đường kính của chốt an toàn cần gia công chế tạo
- Đảm bảo máy móc hoạt động đúng tải không gây ra sự cố máy móc bị hỏng hóc
- Có thể thay thế vật liệu chốt đắt tiền bằng vật liệu rẻ hơn mà vẫn đảm bảo
LẬP BẢN VẼ GIA CÔNG CHẾ TẠO
Sau khi tính toán và có các thông số kích thước của chốt bạn cần
- Lập một bản vẽ bằng phần mềm Autocad
- Bổ xung các yêu cầu chế tạo cho bản vẽ
Nếu bạn nào tâm đắc và muốn thử sức, hãy giải thử với các số liệu cho dưới đây, sau đó bạn chỉ cần gửi đáp số của mình để so sánh với đáp án đúng của bài toán. (Một số anh em có nửa đùa nửa thật rằng bài viết này có ý tìm kiếm lời giải trên mạng, do vậy bạn không cần gửi cách giải đến chương trình. Xin cảm ơn).
 |

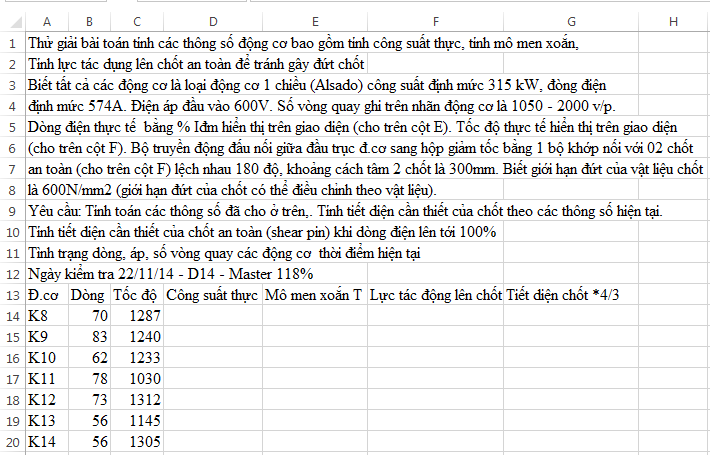

| Số liệu tính toán |
