Thứ Năm, 27 tháng 11, 2014

Tính toán thiết kế chốt an toàn cho khớp nối cơ khí và lập bản vẽ gia công chế tạo chốt bằng bản vẽ Autocad là một yếu tố kết hợp kỹ năng 2 trong 1 gồm kỹ năng tạo bản vẽ và kỹ năng tính toán thiết kế các chi tiết một cách hợp lý để đảm bảo các chi tiết hoạt động hiệu quả. Mời bạn dọc tham khảo hai phần nội dung dưới đây của trang web học Autocad. com bao gồm:
  • Phần tính toán chốt an toàn
  • Phần lập bản vẽ gia công chế tạo

Tính toán thiết kế chốt an toàn
Tính toán chốt an toàn

TÍNH TOÁN THIẾT KẾ CHỐT AN TOÀN CHO KHỚP NỐI CƠ KHÍ

Dưới đây là một ví dụ từ thực trang web chevico về bản vẽ cơ khí về thiết kế bộ khớp nối răng truyền động từ động đầu ra trục động cơ sang hộp giảm tốc có sử dụng chốt an toàn như hình vẽ.
Với bài toán này nhiệm vụ của bạn là:
  • Tính lực cắt chốt an toàn
  • Tính toán mô men cắt trên khớp nối động cơ

YÊU CẦU TÍNH TOÁN THIẾT KẾ CHỐT AN TOÀN CƠ KHÍ

Tính diện tích chốt an toàn (shear pin) cần thiết để đảm bảo trong giới hạn tải cho phép, chốt hoạt động bình thường, nhưng nếu lực do tải gây nên vượt quá giới hạn, thì chốt an toàn sẽ bị đứt nhằm để bảo vệ các thiết bị phía sau nó không bị phá hỏng.

LỢI ÍCH VÀ ỨNG DỤNG

Đây là một bài toán khá hay và quan trọng dành cho những người cần phải tính toán chuyên sâu và chính xác. Bài toán này giúp cho bạn
  • Kiểm soát được kích thước chính xác đường kính của chốt an toàn cần gia công chế tạo
  • Đảm bảo máy móc hoạt động đúng tải không gây ra sự cố máy móc bị hỏng hóc
  • Có thể thay thế vật liệu chốt đắt tiền bằng vật liệu rẻ hơn mà vẫn đảm bảo

LẬP BẢN VẼ GIA CÔNG CHẾ TẠO

Sau khi tính toán và có các thông số kích thước của chốt bạn cần

  • Lập một bản vẽ bằng phần mềm Autocad
  • Bổ xung các yêu cầu chế tạo cho bản vẽ

Nếu bạn nào tâm đắc và muốn thử sức, hãy giải thử với các số liệu cho dưới đây, sau đó bạn chỉ cần gửi đáp số của mình để so sánh với đáp án đúng của bài toán. (Một số anh em có nửa đùa nửa thật rằng bài viết này có ý tìm kiếm lời giải trên mạng, do vậy bạn không cần gửi cách giải đến chương trình. Xin cảm ơn).

Học autocad thực hành
Số liệu tính toán

Thứ Sáu, 24 tháng 10, 2014

Thông thường chúng ta được học thiết kế chế tạo bánh răng thông qua các đồ án  thiết kế chế tạo bộ truyền hộp giảm tốc 1 cấp, 2 cấp hoặc 3 cấp...Điều này rất tốt để bạn tích lũy kinh nghiệm. Tuy nhiên thực tế công việc lại rât khác bởi các yếu tố: Hầu hết các máy móc, dây chuyền thiết bị sử dụng các bộ truyền động bánh răng, hộp giảm tốc tại các công ty, doanh nghiệp là các loại nhập ngoại. Trong trường hợp hỏng hóc, việc thiết kế chế, chế tạo 1 bộ truyền bánh răng hộp giảm tốc là không khả thi bởi tính không tương thích hoặc không chuyên nghiệp...Khi xảy ra hỏng hóc bộ truyền bánh răng, các công ty thường chọn đặt mua cả bộ từ chính hãng chấp nhận chi phí cao, hoặc kiểm tra bánh răng nào hỏng thì thay bánh răng đó để giảm chi phí. Phương án cuối cùng giảm chi phí là hợp lý nhất. Đây là vấn đề khá phức tạp cho người thiết kế, bắt buộc bạn phải thiết kế bánh răng chính xác, sau khi lắp vào đảm bảo bộ truyền hoạt động trơn tru, đặc biệt là các bánh răng nghiêng.
Thiết kế chế tạo bánh răng

Với nhiều năm kinh nghiệm trong ngành thiết kế chế tạo bánh răng cho các dây chuyền. Chúng tôi nhận dạy và hướng dẫn bạn cách thiết kế chế tạo các loại bánh răng từ các loại bánh răng thông thường đến các bánh răng dịch chỉnh phức tạp, cách chọn loại hình truyền động, cách chọn và phân phối tỷ số truyền, cách chọn vật liệu bánh răng hợp lý, cách chọn chế độ nhiệt luyện. Đặc biệt là tính toán thiết kế bánh răng dịch chỉnh

THÔNG TIN VỀ KHÓA HỌC


Thứ Tư, 13 tháng 8, 2014

Trong khi in ấn các file bản vẽ Autocad hay in các file Word, Excel bất kỳ chúng ta thường hay gặp các lỗi về in ấn. Có rất nhiều nguyên nhân có thể gây ra các lỗi về in ấn
Trong một hướng dẫn trước đây của trang hocautocad.com đã giới thiệu một số cách cài đặt /khắc phục lỗi máy in, các lỗi không nhận máy in hoặc không tìm thấy máy in dùng trong Windows XP. Phần này trang hocautocad.com sẽ tiếp tục giới thiệu sự cố máy in khác cũng rất hay gặp đó là lỗi không nhận máy in do các máy sử dụng các hệ điều hành khác nhau. Đây là những hướng dẫn không chỉ áp dụng trong in ấn bản vẽ Autocad mà còn là phần thủ thuật trong Windows áp dụng cho việc in ấn tất cả các loại văn bản khác
Đối với những người sử dụng các phần mềm đồ họa thường buộc phải sử dụng các hệ điều Windows 7, Windows 8 hệ 64 bit thì việc gặp sự cố lỗi máy in sẽ xảy ra nhiều hơn vì mức độ bảo mật cao hơn. Trong thời điểm người dùng đang chuyển giao từ các hệ điều hành Windows XP sang Windows 7, 8. Do vậy sẽ không may máy chủ cài máy in trong hệ thống mạng LAN vẫn đang dùng hệ điều hành Win XP (classical), khi đó bạn sẽ không thể kết nối máy in do lỗi bảo mật.
Nếu máy tính của bạn đang dùng Windows 7 hoặc 8 bất kể 32 bit hay 64 bit. Đầu tiên bạn vào thanh Start menu dưới góc trái màn hình, chọn Devices and Printers, cửa sổ thiết bị in sẽ hiện ra. Nếu bạn quan sát thấy máy in đã có sẵn, bạn chỉ việc nhấn phải chuột để chọn connect sau đó chọn open tiếp theo chọn set as default
Tìm máy in trong mạng Lan

Hướng dẫn cài đặt máy in

Đến đây bạn sẽ thực hiện theo các bước giống như hướng dẫn cài đặt máy in Win XP. Nhưng nếu không thấy máy in phù hợp thì bạn nhấn vào nút Add printer sẽ có một bảng hiện ra như sau
Ở đây có 2 mục thông thường bạn chọn Add a network…Printer. Sẽ một bảng hiện ra như sau.

Bạn tìm đến đúng máy in, nháy đúp. Nếu hệ thống mạng của bạn bình thường bạn chỉ việc chọn OK/Next là bạn đã có thể kết nối được với máy in, nếu không máy của bạn sẽ hiện ra một bảng thông báo …cant. Nếu không được máy tính của bạn đã xảy ra lỗi bảo mật do không tương thích về hệ điều hành. Lúc này bạn cần phải chọn mục Add a local printer. Bạn tích vào Use an existing port, chọn mũi tên sổ xuống để tìm đến cổng của máy đang cài máy in cụ thể ví dụ ở đây là,,, rồi chọn Next, tiếp theo chọn Windows update. Sau khi chờ một lát để bảng Add printer hiện ra xong bạn chọn đúng hãng máy in đang dùng ở cột bên trái, chọn đúng tên máy in ở cột bên phải, rồi nhấn Next.

Thứ Bảy, 19 tháng 7, 2014

Từ phiên bản 2010 Autocad bắt đầu chú trọng và phát triển mạnh các công cụ hỗ trợ vẽ phác thảo, phác họa được gọi là Draft Settings đặc biệt các phiên bản Autocad 2014, Autocad 2015, những công cụ này hầu như không thể thiếu. Nó bắt buộc chúng ta cần phải dần từ bỏ các thanh công cụ kiểu "classic" tức là kiểu đơn giản cổ điển mà chuyển dần sang các kiểu mới hơn.
Hôm nay trang hocautocad.com sẽ giới thiệu cách sử dụng 2 tab điều khiển trong bảng Drafting Settings đó là tab Dynamic Input gọi là hiển thị số liệu động và ngay bên cạnh nó là tab Quick Properties gọi là sửa đổi nhanh thuộc tính của đối tượng. Để tùy chỉnh và sử dụng bạn gõ lệnh DS. Autocad sẽ hiện ra một bảng Drafting Settings, bạn chọn vào tab Dynamic Input, rồi tích vào các ô như hình minh họa. Muốn thay đổi màu và kích cỡ chữ hiển thị bạn chọn Drafting Tooltip Appearance rồi chọn màu và kích cỡ chữ theo ý thích.

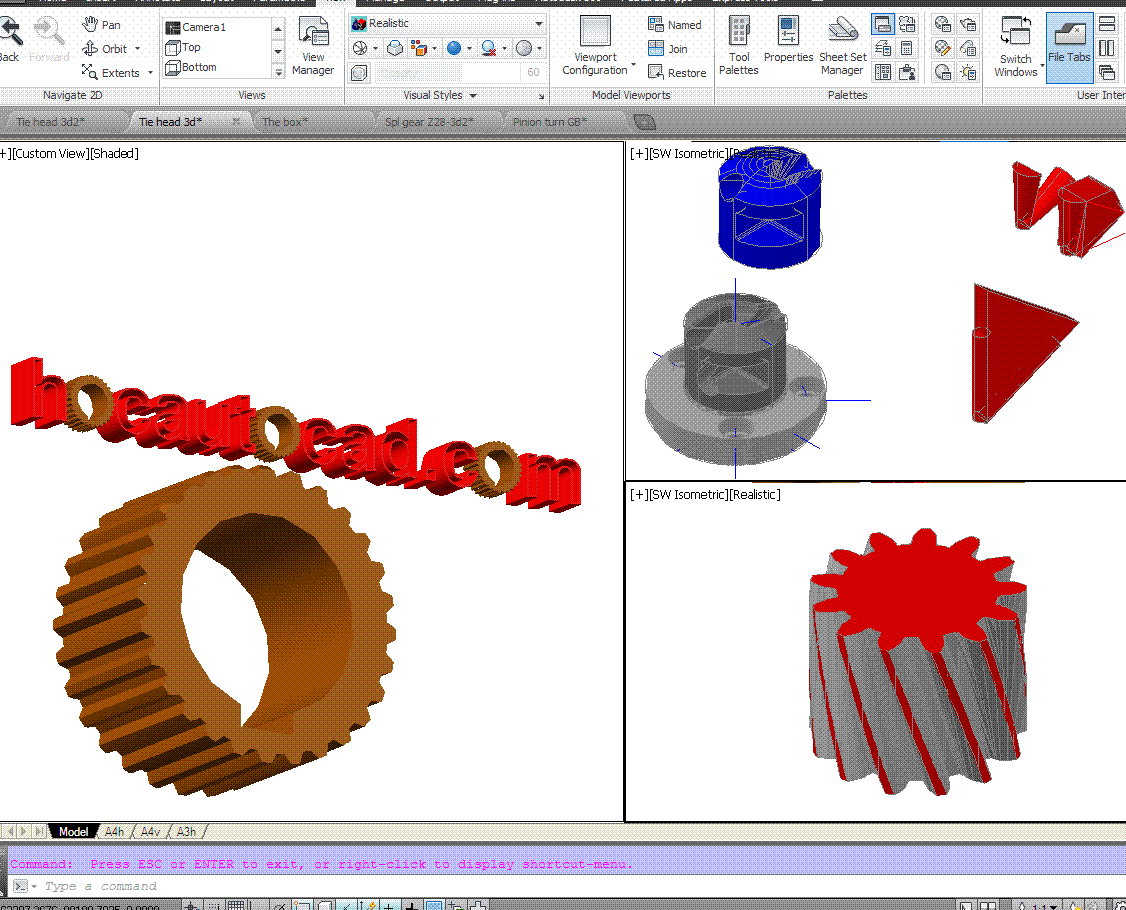

Hình ảnh bản vẽ 2D 3D

Khi bạn gõ một lệnh nào đó thì những số liệu như vị trí, kích thước dự kiến sẽ hiện ra giống hình dưới đây
Bản vẽ mẫu Autocad 2015
Tiếp theo là tab Quick Properties (để bật hoặc tắt chế độ sửa đổi bạn nhấn tổ hợp phím Ctrl+Shift+P). Đây là tab mà bạn không nên bỏ qua bởi sự hữu dụng của nó. Nếu như một người vẽ Autocad chuyên nghiệp và lâu năm mà chưa sử dụng đến tab này thì quả là một điều đáng tiếc. Chính tab này làm cho Autocad nổi trội với một số phần mềm chuyên dụng khác mặc dù ban đầu nó có một chút hơi vướng trên màn hình. Khi bạn sử dụng thuộc tính này bạn có thể sửa đổi nhanh bất kỳ một đối tượng nào từ đường, điểm, chữ, kích thước.... Ví dụ một dãy các đối tượng hình tròn hay còn gọi là array. Bạn có thể sửa đổi rất nhanh các số liệu như màu, lớp, kiểu đường, bán kính, số đối tượng.... bằng cách click trực tiếp vào đối tượng, sau đó sửa đổi các thành phần thông qua sửa đổi các số liệu của bảng bên cạnh.
Sau khi sửa xong bạn nhấn Enter để xác nhận các cập nhật, sau đó nhấn nút Esc để thoát khỏi chế độ sửa đổi.
Hướng dẫn sử dụng lệnh Autocad

Điểm rất hay của công cụ này là chúng cho phép sửa đổi các đối tượng theo kiểu cục bộ từng đối tượng riêng biệt mà không ảnh hưởng đến thuộc tính chung đã được đặt mặc định trước đó.
Đây là công cụ hữu ích các bạn nên dùng.
Chúc các bạn vui vẻ, hạnh phúc.

Thứ Tư, 7 tháng 5, 2014

Các lỗi không in được bản vẽ Autocad có thể xảy ra như: Nhấn nút in nhưng máy in không hoạt động, in bản vẽ Autocad rất mờ, không tìm thấy máy in để in, không in được một số đường nét bản vẽ, cách thiết lập in bản vẽ autocad chưa đúng, chỉ in được một phần bản vẽ, gặp vấn đề khi in nét đứt, không thể in được nét chi tiết bản vẽ kể cả đặt chế độ monochrome, lỗi autocad khi in ấn…
Trang hocautocad.com đã có một bài học rất cơ bản và chi tiết về thiết lập/cài đặt máy in cũng như cách khắc phục lỗi in ấn autocad, một số cách sửa lỗi khi in, các cách chọn khổ giấy in A4, A3, A2, A1, A0 đúng tiêu chuẩn, cách tạo khung tên mẫu, đưa khung in layout vào đúng tọa độ, in bản vẽ tỉ lệ 1:1, tỷ lệ 1:2, tỷ lệ 1:5.. in bản vẽ theo tỉ lệ bất kỳ cho trước, tạo các MV trích xuất hình cho các bản vẽ xây dựng, kiến trúc, các bản vẽ Autocad có khối lượng công việc lớn.
Sau đây là hướng dẫn các cách in bản vẽ Autocad  được rút ra từ bài học có thể áp dụng tất cả các phiên bản từ autocad 2007, 2008, 2009, 2010, 2011… đến 2014.
Để in bản vẽ Autocad đúng cách bạn cần phải thiết lập cài đặt theo một số bước nhất định, tôi tạm gọi là các thiết lập cơ bản, là các cài đặt trên hệ điều hành Windows bao gồm các bước cài đặt, kết nối máy in cơ bản để in ấn thông thường và thiết lập bổ xung: bao gồm các thiết lập cho phần mềm để in bản vẽ Autocad.
Các thiết lập/cài đặt máy in trên các hệ điều hành Windows: cũng giống như cách thiết lập/cài đặt máy in văn bản Microsoft Word và Exel hoặc in file pdf hay các phần mềm khác. Trước hết bạn phải có một máy in vật lý được cắm qua các cổng cắm và được cài đặt trực tiếp trên máy của bạn. Bạn phải thực hiện thêm một số bước gián tiếp nếu là máy in mạng LAN hoặc máy in thuộc Networkcomputer. Đầu tiên bạn cần vào biểu tượng Netwwork trên nền màn hình đối với Win 7, Win 8, bạn đã có thể nhìn thấy các máy trong hệ thống mạng, bạn nháy đúp vào máy đang cài máy in rồi chọn máy in theo các bước tiếp theo dưới đây. Đối với Win XP bạn chọn biểu tượng My Network Places, đi đến Microsoft Windows Network (bạn cần nhấn nút thanh công cụ Folder dể chuyển đổi hiển thị cửa sổ), tìm đến máy có cài máy in có thể thuộc nhóm MsHome hay Workgroup, vào một trong các máy có cài máy in ví dụ Pc xx, nháy đúp và chọn máy in ví dụ Printer xx.
Tại đây bạn nhấn phải chuột vào printer, chọn Connect, tiếp theo  vào menu file chọn Set as default. Điều kiện bổ xung đó là máy in này trên máy chủ phải được thiết lập chế độ chia sẻ (share) để dùng chung.
Xong, bạn có thể in thử để kiểm tra lệnh in và in thử ở phần Properties > Print test page, máy ra một trang in là được. Vậy phần cơ bản đã hoàn tất máy in của bạn đã có thể in được tất cả các loại văn bản tài liệu ở chế độ mặc định
Các thiết lập/cài đặt máy in Autocad: từ giao diện Autocad. Cũng gần giống với in ấn các phần mềm Word, Excel, bạn phải vào phần thiết lập trang từ menu File (hoặc biểu tượng Autocad góc trái trên màn hình) chọn Print, chọn tiếp Page setup. Một cửa sổ quản lý trang in sẽ hiện ra, bạn muốn thiết lập khung in (layout) nào, thì chọn vào nó và nhấn Modify. Một cửa sổ thiết lập cho khung in tiếp theo hiện ra. Bạn chú ý nhấn vào mũi tên  để tìm đúng tên máy in tại mục Name của tab Plotter/Printer, chọn khổ giấy in tại mục Paper size, chọn Layout tại mục What to plot, chọn monochrome nếu bạn in đen trắng thay vì in màu, các lựa chọn khác giống như hình minh họa, sau đó bạn nhấn nút Preview để xem thử. Cuối cùng nhấn OK. Bây giờ bạn gõ lệnh in là in được.
Ngoài ra còn rất nhiều các thiết lập mở rộng trang in khác rất hay. Nếu có điều kiện, trang hocautocad.com sẽ tiếp tục giới thiệu.

Thứ Bảy, 19 tháng 4, 2014

Có thể bạn là một nhà thiết kế các mô hình, đối tượng bằng bản vẽ 2D tương đối hoàn hảo. Tuy nhiên sẽ hoàn hảo và chuyên nghiệp hơn nếu bạn có khả năng thể hiện chúng bằng bản vẽ 3D.
Về cơ bản Autocad 3D vẽ được bất kỳ một chi tiết 3D, hay mô hình vật thể nào, miễn là bạn xác định được tọa độ của các đường, điểm, bề mặt, biên dạng của chúng trong không gian 3 chiều.
Những lý do sau đây giúp cho bạn hiểu rõ hơn về học Autocad 3D và 2D.
Học Autocad 3D, 2D

Những lợi thế khác nhau của autocad 3D và 2D
Về phương diện giới hạn: Bản vẽ 2D có lợi điểm là có thể vẽ nhanh một bản vẽ và những chi tiết đơn giản, nhưng sẽ khó  khi thể hiện các đường, mặt cong xoắn trong không gian, bạn phải cần nhiều hơn các hình cắt, mặt cắt, ghi chú.. Trong khi vẽ bằng 3D bạn cần phải nhập các tọa độ phức tạp một chút nhưng bản vẽ được thể hiện tốt chỉ bằng một bản vẽ tổng thể và một số lượng ít các hình chiếu mặt cắt. Mô hình chi tiết 3D có một lợi thế nổi trội hơn hẳn là nó cho ta thấy hình dạng thật của chi tiết, đối tượng. Giúp cho người thực hiện công việc đưa ra được phương án thi công nhanh và tốt hơn.
Về phương diện ứng dụng 3D trong Cad – Cam: Vẽ chi tiết 2D có lợi thế về sự đơn giản và thông dụng. Nhưng Vẽ chi tiết 3D lại phù hợp với xu thế hiện đại một cách rõ ràng trong một thế giới công nghệ 3D. Bạn chào một mặt hàng, công trình với đầy đủ hình vẽ 3D minh họa thì luôn có lợi thế hơn các đối thủ. Mặt khác Autocad 3D có lợi thế về ứng dụng Cad – Cam trong gia công CNC để gia công chính xác chi tiết theo lập trình của máy gia công của bạn. Nó có thể được xuất sang nhiều định dạng 3D khác nhau mà các phần mềm khác có thể đọc được như Pro/Engineer, Mastercam…
Một điều nữa Nếu bạn có khả năng vẽ tốt kết hợp cả 3D và 2D, có thể khẳng định khả năng vẽ Autocad của bạn chuyên nghiệp và hoàn hảo hơn, là minh chứng về khả năng thực hành của bạn. Giúp bạn tự tin hơn vào những khả năng mà bạn có thể. Một sự tự tin đúng đắn sẽ giúp bạn làm chủ mọi tình huống.



Thứ Tư, 16 tháng 4, 2014

Một trong các lỗi khó chịu nhất của Autocad là lỗi fatal error, một dạng lỗi "nghiêm trọng" bắt buộc phải thoát chương trình. Bài viết sau đây xin giới thiệu một số nguyên nhân gây lỗi fatal error và các cách sửa/khắc phục lỗi fatal error trong Autocad, được dựa theo chính hướng dẫn của hãng Autodesk.
Lỗi fatal error xuất hiện khi bạn đang sử dụng một lệnh hay một chức năng nào đó thì xuất hiện một thông báo lỗi có tiêu đề Autocad error aborting, tiếp theo là nội dung: fatal error ...0x..., hoặc Fatal error: Unhandled Access Violation Reading 0x... kèm theo một nút ok duy nhất.
Một thông báo tiếp theo có tiêu đề Autocad alert thông báo cho bạn biết autocad không thể tiếp tục chương trình nhưng bạn vẫn có thể khôi phục file bản vẽ đang làm việc với thêm phần mở rộng recover nếu như bạn lựa chọn yes (bạn nên chọn yes để chấp nhận lưu lại công việc). Sau đó toàn bộ chương trình và các bản vẽ autocad sẽ bị thoát hết. Nếu muốn mở lại và khôi phục lại file bản vẽ bạn phải tìm lại file lúc đầu nhưng sẽ được ghép thêm phần kéo dài _recover. Tuy nhiên không phải file của bạn sẽ được lưu hoàn toàn, nó phụ thuộc vào việc đặt chế độ lưu tự động và khoảng thời gian mà chương trình tự động lưu gọi là autosave lưu được lần cuối cùng trước khi xảy ra lỗi.
Fatal error là một lỗi rất hay xảy ra, nếu bạn tìm kiếm trên Google, trên các diễn đàn sẽ thấy. Lỗi Fatal error xảy ra với mọi người dùng trên toàn thế giới. Lỗi này hầu như xảy ra với mọi phiên bản Autocad, kể cả các phiên bản được mua bản quyền, tuy nhiên có vẻ như các phiên bản Autocad 2014, Autocad 2015 bị lỗi ít hơn.
Có rất nhiều nguyên nhân có thể gây ra lỗi (theo bảng thống kê ở phần link). Các lỗi fatal error mà autocad hay bị nhất là khi chúng ta nhấn phím Shift và ấn rê chuột giữa đồng thời hoặc khi bạn sử dụng lệnh orbit hoặc 3dorbit, tiếp theo là trong quá trình in ấn, nếu máy in không chỉ định đúng hoặc không tìm thấy máy in thì autocad bị lỗi fatal error và rất nhiều lý do khác như bị lỗi fatal error khi gõ lệnh, bị lỗi fatal error khi mở, lưu bản vẽ ...
Cách khắc phục lỗi Fatal error. Một trong các cách khắc phục lỗi fatal error theo cách cổ điển đó là thiết lập chế độ tự động lưu dùng lệnh op và chọn automatic save trong tab open and save, bạn có thể thiết lập thời gian tự động lưu giảm xuống 10, 7, 5 phút.. sau đó mở lại file recover. Bạn cần bổ xung thêm các cách như cài đặt các bản NET frame work 3.0, 4.0 hoặc cao hơn, bản chuẩn, update đúng card màn hình, cài bổ xung các bản update Autocad, bản sửa lỗi Autocad.. Thêm nữa bạn nên sử dụng các file bản vẽ mẫu sạch, cách tốt nhất theo kinh nghiệm của tôi, thì bạn nên tự tạo các file bản vẽ mẫu như tự tạo các khung tên mẫu mà không copy từ nguồn nào...
Để khắc phục, fix lỗi fatal error một cách chính xác và hiệu quả các bạn cần làm theo hướng dẫn của chính hãng Autodesk đã được biên dịch tại đây. Ngoài ra cũng có thể tham khảo thêm các cách khắc phục khác giới thiệu trên mạng tuy nhiên có một số cách không thực sự hiệu quả ngay cả khi bạn cài lại máy, cài sang phiên bản khác, ví dụ như máy tính của bạn vốn dĩ thiếu các trình điều khiển màn hình hoặc bạn đang sử dụng một file bản vẽ mẫu bị lỗi chẳng hạn.

Thứ Bảy, 12 tháng 4, 2014

Nói đến học autocad, chúng ta thường quen với học autocad 2D mà không nghĩ rằng cần phải học nâng cao để có thể vẽ được các chi tiết 3D. Một số lý do như học vẽ Autocad 2D thì đơn giản hơn rất nhiều, nó là một hình thức vẽ mô tả chi tiết trên một mặt phẳng. Trong khi học vẽ Autocad 3d đòi hỏi bạn phải vẽ các chi tiết trong các hệ tọa độ của không gian 3 chiều.
Học Autocad 3D sẽ dễ dàng hơn nếu bạn đã biết sử dụng Autocad 2D do hầu hết các lệnh vẽ Autocad 2D và 3D là dùng chung. Và ngược lại bạn cũng có thể học vẽ Autocad 3D trước, miễn là bạn có các kiến thức về vẽ kỹ thuật và hiểu về hình chiếu và không gian 3 chiều. Ngoài ra Autocad cũng bố trí các thanh công cụ và môi trường vẽ riêng cho vẽ 3d hoặc 2d. Trong khi trong bản vẽ 3D các hình chiếu bằng (top), chiếu đứng (front), chiếu cạnh (side) về phương diện quan sát  cũng giống như mô hình 2D.
Học Autocad 2D, 3D

Thứ Sáu, 28 tháng 3, 2014

Trong quá trình sử dụng Autocad chúng ta thường gặp các lỗi phông chữ Autocad. Tùy theo nguyên nhân mà ta có các cách khắc phục lỗi font chữ Autocad khác nhau. Sau đây là một số nguyên nhân gây lỗi font chữ trong Autocad như: Thiếu font chữ trong Autocad đây là lỗi thường gặp nhất. Ngoài ra còn một số lỗi khác như lỗi do cách thiết lập kiểu gõ như Telex, Vni, Viqr...
Lỗi font chữ Autocad

Cách khắc phục lỗi font chữ.
Đối với lỗi font chữ do cách thiết lập kiểu gõ ta chỉ việc chỉnh lại kiểu gõ tùy theo phần mềm hỗ trợ font thông thường là Unikey hoặc Vietkey, ta chạy phần mềm và tùy chỉnh ở trong đó.
Đối với lỗi phông chữ do thiếu phông, đây là các lỗi hay gặp nhất. Ta có thể khắc phục bằng các cách như bổ xung font chữ hoặc tìm font chữ tương đương để thay thế. Cách khắc phục, sửa lỗi font chữ nhanh nhất với trường hợp thiếu font chữ autocad là bạn nên mở bản vẽ lỗi phông chữ đó ra. Sau khi bản vẽ load xong có thể phần mềm Autocad sẽ tự động thông báo cho bạn biết một số font cad bị thiếu. Nếu không xuất hiện bảng này thì bạn phải nhấn nút F2 để làm xuất hiện cửa sổ Autocad Text Window. bạn trở về đầu trang text để kiểm tra các font bị thiếu rồi tìm kiếm font chữ bị thiếu đó để tìm kiếm và bổ xung hoặc thay thế font chữ. Khi mở Autocad text có các dòng xuất hiện "Substituting [simplex.shx] for [TÊN CỦA FONT CHỮ THIẾU.shx (.bigfont)]. Hoặc bạn bạn cũng có thể gõ lệnh CH enter (sau khi bản vẽ load xong), mục đích để làm hiện bảng thuộc tính các đối tượng PROPERTIES. Tiếp theo bạn kích vào font chữ bị lỗi và nhìn vào bảng thuộc tính, loại font chữ bị thiếu sẽ hiện ra tại mục Style trên phần Text (Tab Text) của bảng thuộc tính. Bạn cũng có thể sử dụng các cách khác như ấn Ctrl+Shift+P làm hiện thuộc tính đối tượng, hoặc gõ lệnh Style để tạo/sửa đổi kiểu chữ, bạn kiểm tra các font chữ, các font bị lỗi sẽ có biểu tượng màu vàng.
Một hướng dẫn cách khắc phục lỗi phông chữ trong Autocad khác nữa đó là bạn nên tải một bộ phông chữ đầy đủ và mới nhất cho Autocad ở trên mạng. Hoặc bạn có thể tải font chữ cho Autocad Tại đây (link Mediafire). Sau khi tải về bạn giải nén ra, bạn sẽ được một bộ sưu tập các loại font chữ cho Autocad tương đối đầy đủ. Bước tiếp theo bạn cần phân biệt các loại font chữ dựa vào phần đuôi hay biểu tượng của nó. Mục đích cho bạn biết cần phải dán, paste vào chỗ nào của chương trình tức là bạn cần biết dán vào thư mục của Autocad hay thư mục của Windows. Thông thường phần font chữ có đuôi .shx thì bạn copy và dán vào thư mục của Autocad (thông thường là C:\Program Files\Autodesk\AutoCAD 2014\Fonts. Các loại font chữ khác còn lại thì bạn vào C:\WINDOWS\Fonts. Sau đó vào menu File chọn Install New Font... chờ load, rồi chọn font.
Bạn cũng có thể áp dụng cách này cho các chương trình khác như lỗi thiếu font chữ trong Word, hay lỗi thiếu font chữ trong Excel, Powerpoint..
Lưu ý: bạn nên cài/copy số lượng font tối thiểu cần dùng để cải thiện tốc độ khời động khi chạy máy tính  OK !.
Tiếp theo các bạn cần biết một số loại font chữ theo TCVN dạng True Type Font (.ttf) áp dụng cho bản vẽ cơ khí, bản vẽ xây dựng, bản vẽ kiến trúc.. có thể cài trực tiếp trong Windows. Các bạn nên chọn các loại font này, đây là các cách mới để đơn giản hóa các bộ font khi sử dụng Autocad.

Thứ Bảy, 15 tháng 3, 2014

Học Autocad sẽ trở nên rất dễ dàng, đơn giản và hiệu quả khi bạn có trong tay một bản trợ giúp sử dụng Autocad đã được Việt hóa. Đặc biệt là các hướng dẫn sử dụng câu lệnh trong Autocad có kèm theo cả hình ảnh minh họa. Đây là cách học Autocad bổ xung tốt nhất cho tất cả mọi người, ngoài các cách học lý thuyết,  và thực hành.
Đây là các tài liệu đã được dịch sát nghĩa dược dựa theo kinh nghiệm sử dụng của tác giả và trên cơ sở  phần trợ giúp Help của chính hãng Autocad, và hiện chỉ duy nhất có tại trang hocautocad.com. Các tài liệu này sẽ được bổ xung vào các bài học Autocad từ 2010 đến Autocad 2014
Tại sao ngoài các chương trình học, các khóa học, giáo trình, tài liệu học Autocad bạn vẫn phải cần đến các trợ giúp, hướng dẫn chi tiết cách vẽ sử dụng Autocad bởi một số lý do sau. Cho đến thời điểm hiện tại Autocad của Autodesk mới chỉ hỗ trợ chừng 14 thứ ngôn ngữ đại diện, và như vậy hầu như không có khả năng Autodesk sẽ xây dựng một phiên bản Autocad tiếng Việt?
Dưới đây là một phần các bản trợ giúp đã được Việt hóa. Các bạn có thể xem thêm một số hướng dẫn trợ giúp và cách sử dụng câu lệnh tại đây

Tìm hiểu về mô hình hóa đối tượng 3D

Một số thuật ngữ sử dụng trong bài viêt: Khối đặc - Solid, Bề mặt - Suface, Khối có bề mặt lưới - Mesh.
Mô hình hóa AutoCAD 3D cho phép bạn tạo ra các bản vẽ sử dụng các khối đặc , bề mặt, và các đối tượng  dạng lưới.
Khối đặc, bề mặt, và các đối tượng lưới cung cấp chức năng khác nhau, vậy nên khi được sử dụng chúng với nhau, cung cấp một bộ công cụ mạnh mẽ mô hình 3D. Ví dụ, bạn có thể chuyển đổi một chất rắn nguyên thủy với một lưới để tận dụng lợi thế của lưới nhăn và làm mịn. Sau đó bạn có thể chuyển đổi các mô hình để một bề mặt để tận dụng lợi thế của sự kết hợp và mô hình NURBS. Điều này có lợi ích gì? Nó giúp làm giảm dung lượng của bản vẽ, giúp cho việc load và hiển thị, di chuyển đối tượng được nhanh hơn...

Mô hình hóa khối đặc

Một mô hình khối đặc là một khối đại diện cho một đối tượng 3D, và có các đặc tính như khối lượng,  trọng tâm, và momen quán tính. Bạn có thể tạo ra các khối đặc 3D từ các hình khối nguyên thủy như hình nón, hình hộp, hình trụ, và hình kim tự tháp, hoặc bằng cách đùn, xoay, uốn, hoặc điền đầy đối tượng 2D như được hiển thị.
Học Autocad Việt hóa tiếng Việt

Bạn cũng có thể kết hợp các khối đặc 3D bằng việc sử dụng các lệnh Boolean để cộng hoặc trừ các đối tượng.

Mô hình hóa bề mặt

Mô hình hóa bề mặt là các đối tượng có bề mặt mỏng mà không có khối lượng hoặc thể tích ví dụ như các ống rỗng.... AutoCAD cung cấp hai loại bề mặt: kiểu đơn giản và kiểu NURBS. Sử dụng bề mặt kiểu đơn giản để tận dụng lợi thế của mô hình kết hợp, và sử dụng các bề mặt NURBS để tận dụng lợi thế của điêu khắc với kiểm soát biên.
Kiểu điển hình của mô hình hóa bề mặt là để tạo ra mô hình cơ bản sử dụng lưới, khối đặc, và các bề mặt đơn giản, và sau đó chuyển đổi chúng sang các bề mặt NURBS. Điều này cho phép bạn sử dụng không chỉ là công cụ độc đáo và hình dạng nguyên thủy được cung cấp bởi các khối đặc....(readmore>>)

Thứ Năm, 6 tháng 3, 2014

Trên một số trang mạng hiện đã có phiên bản Autocad 2015 mới nhất. Dù chưa phải là bản công bố chính thức, các bạn có thể kiểm tra tại trang chủ autodesk.com. Tuy nhiên các bạn đã có thể tải, download autocad 2015 miễn phí dùng thử 30 ngày, hoặc các bạn có thể tải đầy đủ các phần hướng dẫn trợ giúp autocad 2015 cũng như các lựa chọn miễn phí ở bên trong.
Các bạn có thể tải autocad 2015 tại đây
Các nét mới của autocad 2015 như đã giới thiệu, phần giao diện sắc nét hơn, các biểu tượng mịn hơn, một số thanh công cụ trong autocad 2015 đã được gán thêm các màu.

Chủ Nhật, 2 tháng 3, 2014

Sau một thời gian chờ đợi, đến nay trang autocad.com đã có được phiên bản mới nhất của Autocad đó là phiên bản Autocad 2015 (bản pre-release) đã được cài đặt thành công vào ngày 1-3-2014. Đúng như các thông tin trên một số diễn đàn, forum (cadstudio.cz, hoặc trực tiếp trên trang chủ Autodesk). Autocad 2015 đã không còn hỗ trợ phần mềm này cho hệ điều hành winxp, và hiện tại chỉ có thể sử dụng hệ điều hành win7, 8. Cũng giống như các phần mềm đồ họa cao cấp, Autocad 2015 có xu hướng ưu tiên cho các bản win hệ 64 bit để tận dụng tối đa khả năng của bộ nhớ ram. Nên khi sử dụng phần mềm này các bạn nên cài chúng trên một máy có cấu hình cao, hệ điều hành win7 trở lên, hệ 64 bit, ram từ 2 Gz. Một điểm các bạn cần lưu ý để không vi phạm luật bản quyền các bạn có thể cài autocad 2015 miễn phí ở chế độ dùng thử 30 ngày


Màn hình làm việc Autocad 2015 sáng sủa hơn



Thiết kế lại bánh răng cầu trục bằng Autocad 2015
Sau khi tải và cài đặt Autocad 2015, chúng ta có thể thấy màn hình autocad thu gọn hơn. Phía đáy màn hình phần Model và Layout tabs của Autocad 2015 được ghép chung với thanh trạng thái Status bar. Nét mới cải tiến của Autocad 2015 giúp cho phần ngang màn hình dãn rộng thêm 10 mm làm mở rộng chiều cao của màn hình vẽ, đây là một cải tiến đáng kể của Autocad. Trang hocautocad.com đang tiến các bước trải nghiệm để chuẩn bị cho bản giáo trình autocad 2015 tốt nhất để phục vụ các chương trình học autocad 2015 cho các thành viên.
Các nét mới khác của Autocad 2015 sẽ được tiếp tục giới thiệu trong các phần sau.

Thứ Tư, 15 tháng 1, 2014

Nhằm phục vụ tốt việc học autocad 2014 cho các thành viên và để tiếp nối các thành tựu của bộ giáo trình Autocad 2013. Nay Autocad201x/ hocautocad đã cho ra đời bộ giáo trình học autocad 2014 hoàn hảo nhất (dựa theo giáo trình chuẩn Quốc tế). Đây là bộ giáo trình rất công phu có sửa đổi chuyển từ hệ inche sang millimet để phù hợp với người dùng Việt Nam và gồm 2 phần chính đó là Giáo trình học Autocad 2014 - 2D và Giáo trình Autocad 2014 - 3D.

 Giáo trình Autocad 2014 V2
Giáo trình học Autocad 2014 này được biên soạn thành 2 ngôn ngữ tiếng Anh và tiếng Việt. Vì vậy đây là bộ giáo trình Autocad song ngữ Anh - Việt tốt nhất của trang hocautocad.com. Với mục đích nâng cao khả năng sử dụng tiếng anh cho các thành viên. Ngoài giáo trình này tại hocautocad.com còn có các giáo trình của các phiên bản như giáo trình Autocad 2013, giáo trình Autocad 2012, giáo trình Autocad 2011, 2010, 2009, 2008 và 2007. Toàn bộ nội dung bên trong giáo trình Autocad 2014 được soạn thảo bằng powerpoint để các học viên được học bằng trình chiếu slide show và một phiên bản Autocad 2014 dưới dạng Word để làm tài liệu đọc bổ xung. Các học viên có nhu cầu có thể đăng ký để nhân thêm các bản giáo trình autocad 2014 pdf. Hoặc có thể được
hướng dẫn để tự chuyển đổi sang file pdf.
Link một số Font chữ hay cho Autocad
Giới thiệu màn hình làm việc
Màn hình làm việc đầy đủ của Autocad 2007 bao gồm các phần sau: (xem hình)
Tùy theo môi trường vẽ mà ta chọn các thanh công cụ hoặc cụm thanh công cụ Tool palettes phù hợp. Nếu vẽ trong môi trường 2D thì có thể sử dụng số thanh công cụ ít hơn.
Tuy nhiên hầu hết những người vẽ chuyên nghiệp lại không cần sử dụng các thanh công cụ do đã quen với các lệnh vẽ.
 Dưới đây là màn hình làm việc của Autocad 2010. Từ Autocad 2008 đến Autocad 2014 màn hình làm việc có 02 chế độ lựa chọn, dạng Ribbon và dạng Classic
